2025, Vol. 37
岩性精准识别是储层评价的基础和前提。岩性信息主要来源于钻井取心，但取心成本较高且取心覆盖率有限，所以利用测井资料识别岩性成为主要的研究方向[1-3]。目前利用测井资料识别岩性的方法主要有传统解释方法[4-6]、数学理论算法、机器学习法三大类。传统解释方法包括测井曲线定性解释法[7]、测井曲线定量解释法[8]、地震解释法[9-10]等；数学理论算法包括主成分分析法[11]、灰色关联度法[12]等；机器学习法包括神经网络法[13-14]、XGBoost算法[15]、决策树法[16]等。对于碳酸盐岩，其形成过程对古地貌、温度、光照等环境的变化极为敏感[17]，导致岩石内部组分变化快，利用传统解释方法识别岩性误差较大[18]，且无法剔除测井曲线间存在的冗余信息，而机器学习法操作难度高且不能对岩性进行二次解释。故本文提出将蛛网图、交会图、主成分分析法相结合的方法，对白云岩进行精确解释。
主成分分析法在各大研究领域均有涉及，应用范围广、准确率高。张国英等[19]提出将主成分分析法与其他方法相结合的思想，受到研究人员的广泛关注。马峥等[20]通过剖析主成分分析法的原理，并与传统识别法进行对比，发现主成分分析法可将岩性界限划分得更加精确。东营凹陷八面河地区沙四段4砂组沉积大量白云岩，表现出优异的储集性能，孔隙度为16.0%~48.0%，渗透率为1~100 mD，试油成功率高达100.0%，平均单井初期产能4.8 t，勘探潜力巨大，但该区域针对白云岩岩性识别和展布特征的研究相对薄弱。鉴于此，研究人员基于岩心观察确定岩性类别，并结合测井曲线进行定性分析，寻找对岩性敏感的测井曲线类型，进而进行定量分析[21]，确定不同类型白云岩测井定量识别标准并建立蛛网图与交会图，分析不同岩性的测井曲线特征，作为全区岩性识别的标准；然后将该标准融入至主成分分析法，精准识别岩性。本文借鉴以往研究人员[22-24]在多方法识别白云岩岩性方面的经验，首次将蛛网图、交会图与主成分分析相结合进行岩性识别，以期为八面河地区沙四段白云岩展布及沉积相提供一定地质依据。
1 地质概况研究区位于东营凹陷南部的八面河地区，面积共1 139 km2，地理位置处于山东省寿光市及其周缘地区，构造位置处于东营凹陷南坡八面河鼻状构造带上。八面河地区北部与王家岗油田毗邻，南部与广饶凸起相接，该地区的构造单元自北向南可划分为北部斜坡带、鼻状构造带和南部斜坡带3个次级构造单元（图 1a）。自中生代以来，八面河地区构造活动频繁，燕山运动Ⅳ幕使该地区构造抬升遭受剥蚀，随后盆地沉降并接受沉积。沙四段沉积早期，构造活动相对稳定，沙四段沉积末期，基底抬升，湖盆面积减小，致使沙三下亚段沉积间断，沙三中亚段与沙四段地层形成不整合接触，长期的构造活动促进了古斜坡的发育，早期的构造运动奠定了南高北低的古构造形态，塑造了南高北低的沉积格局。沉积地层在南西—北东向呈小幅加厚的趋势[25]。此外，该区发育北东向、东西向断层[26]，断层数量众多但活动性弱。八面河地区古近系地层自下而上依次发育孔店组（Ek）、沙河街组（Es）（图 1b）。其中，沙河街组自下而上可分为沙四段（Es4）、沙三段（Es3）、沙二段（Es2）和沙一段（Es1）。沙四段进一步划分为沙四上亚段（Es4上）和沙四下亚段（Es4下），沙四上亚段包含1~4砂组，其中4砂组为本次研究目的层。沙四段是主要的生油层和储集层，为勘探开发的重点层系。八面河地区沙四段以湖泊相为主，受东亚季风气候影响[27]，整体呈现干热气候特征，湖水蒸发量大，形成了半咸水—咸水湖泊环境。在4砂组沉积时期形成大量白云岩，随着气候周期性变化，沉积环境发生变化，3砂组沉积时期沉积物类型由碳酸盐岩转为碎屑岩。
|

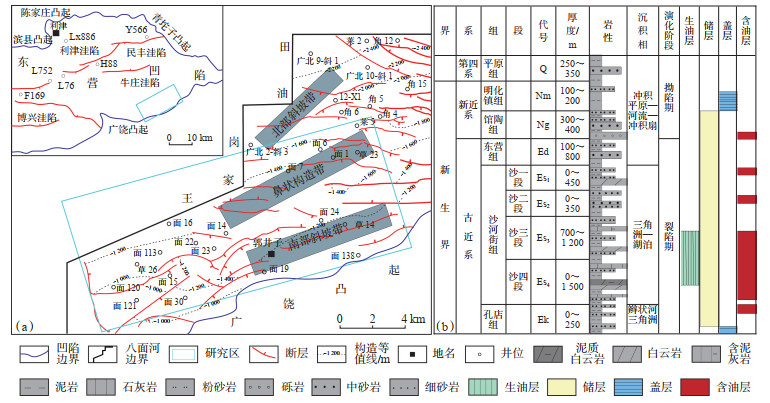

下载原图 图 1 东营凹陷八面河地区构造位置（a）及八面河地区岩性地层综合柱状图（b） Fig. 1 Structural location (a) and stratigraphic column (b) in Bamianhe area, Dongying Sag |
对东营凹陷八面河地区沙四段4砂组13口取心井进行岩心观察和显微实验分析，并依据颗粒类型和粒径大小，将岩性划分为颗粒云岩、微晶云岩、泥晶云岩、砂岩和页岩五大类。其中，颗粒云岩、微晶云岩和页岩是研究区主要的岩石类型。
（1）颗粒云岩是研究区主要的白云岩类型之一，含油性好，是重要的储集岩。研究区颗粒云岩以浅灰色为主，常呈块状，具有刀砍纹、风暴搅动现象，以变形构造和溶蚀孔为主（图 2a）。颗粒类型主要为球粒和内碎屑，偶见鲕粒和藻粒，几乎不含生屑，颗粒含量大于50%，分选性和磨圆度均较好，孔隙发育，以原生粒间孔为主，储集性能优良（图 2b），微裂缝和溶蚀现象进一步提升了其储集性能。沉积特征表明颗粒云岩形成于高能水体环境，受后期风暴搅动作用影响，导致颗粒分布不均。
|

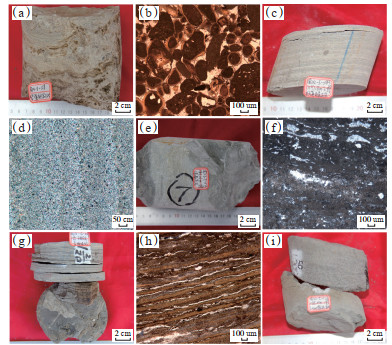

下载原图 图 2 东营凹陷八面河地区沙四段4砂组薄片及岩心特征 （a）块状颗粒云岩，风暴搅动变形，溶孔发育，M14-8-X71井，1 231.7 m；（b）球粒、内碎屑，M120-12-X19井，1 142.7 m；（c）微晶云岩，极薄纹层状，M22-5-X13井，1 197.8 m；（d）微晶云岩，晶粒直径15~25 μm，M22-6-X151井，1 181.9 m；（e）致密块状泥晶云岩，M22-5-X13井，1 183.3 m；（f）泥晶云岩，含少量亮晶胶结物，含油性差，M22-12-X15井，1 253.6 m；（g）页岩，页理现象发育，M14-12-X27井，1 234.9 m；（h）页岩，含有少量油珠，M120-25-X10C井，1 405.5 m；（i）粗砂岩，顶底均为云岩，M22-5-X13井，1 185.0 m。 Fig. 2 Characteristics of thin section and core in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
（2）微晶云岩主要为浅灰色和深灰色，以块状和黑白相间薄纹层状为主，见页理现象、风暴搅动现象，含油性好（图 2c）。显微观察显示，微晶云岩晶粒较细，方解石晶粒直径为10~30 μm，孔隙发育，以粒间孔隙和晶间孔隙为主（图 2d）。块状微晶云岩在古地貌较高位置和水体能量强的环境中均有分布[28-29]，极薄纹层状微晶云岩，指示了水动力条件较为平静。
（3）泥晶云岩主要为灰白色和浅灰色，以致密厚层块状为主，含油性差（图 2e），显微观察显示，晶粒直径小于5 μm，发育泥质胶结物，孔隙发育差（图 2f），偶见细小油珠分散分布。该类岩石灰质含量相对较高，形成于水体较为安静的环境。在古地貌较低位置和水体能量弱的环境中均有分布。
（4）岩心观察中除了主要的白云岩外，还可见页岩、砂岩及少量泥晶灰岩。其中页岩岩心呈深灰色或灰黑色，见超压缝、碳化现象（图 2g），从薄片可看出，发育泥质，孔隙发育差（图 2h）。该类岩石泥质含量高，形成于水体较为安静的环境，在古地貌较低的位置和水体能量弱的环境中均有分布。泥晶灰岩主要为灰白色和深灰色，常呈致密块状，物性较差，不发育层理。砂岩岩心主要为灰白色，以20 cm薄层块状为主，内部层理现象不明显，顶底岩性突变为云岩（图 2i）。从薄片可看出，该类岩石以中、粗砂岩为主，孔隙发育好，分选性和磨圆度均较好，成分成熟度高，具有与云岩混合沉积的特征。形成于水体较为动荡的环境，属风暴沉积砂岩。在研究区东部和靠近广饶凸起附近均有分布。
3 岩性识别方法水动力、光照强度、古地貌等共同制约了白云岩的发育和分布[30-32]。不同岩性具有不同的岩电响应特征[33-34]，因此，找出每种岩性敏感的测井曲线尤为重要[35-36]。本文结合蛛网图与交会图成果，应用主成分分析法，对岩心进行综合识别[37]。
3.1 测井参数定性分析声波时差（AC）曲线可反映沉积物内部的孔隙特征和致密程度，孔隙度越小，声波时差值越小，可用于区分颗粒云岩与泥晶云岩；自然电位（SP）可反映沉积物的渗透性，研究区砂岩粒度粗，渗透性好，自然电位值较小，可区分砂岩、颗粒云岩等；自然伽玛（GR）曲线主要反应放射性元素的含量，通常与岩石的泥质含量、黏土矿物类型等有关，可区分页岩、微晶云岩等；感应电导率（COND）曲线在岩性突变位置变化明显，研究区砂岩属风暴成因，上下突变为块状微晶云岩，可通过感应电导率进行区分；深感应电阻率（RILD）和中感应电阻率（RILM）反映岩石的导电能力，可区分砂岩与微晶云岩。
将岩心与测井曲线相互标定，总结了以上5类岩性的测井响应特征。其中SP曲线结合AC曲线可有效区分砂岩与其他岩性，AC值小于350 μs/m，GR值小于55 API是区分颗粒云岩的主要测井曲线特征。微晶云岩常呈块状，发育薄纹层现象，AC值通常大于300 μs/m；泥晶云岩常呈致密块状，AC值约为330 μs/m，GR值约为48 API；页岩泥质含量高、颗粒粒径小，GR值大于50 API（图 3）。
|

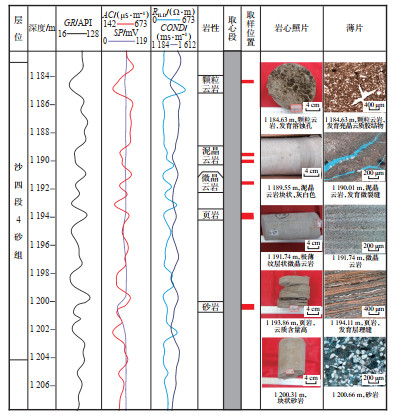

下载原图 图 3 东营凹陷八面河地区沙四段4砂组M22-5-X13井岩石测井响应特征 Fig. 3 Rock logging response characteristics of M22-5-X13 well in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
在定性分析的基础上，选取研究区13口取心井资料和其余井岩屑录井资料作为岩性识别的输入数据，对岩性厚度大、质纯且测井曲线特征明显的数据进行提取，遵循提取的单一岩性为原则，剔除含油性、岩性变化界面的数据点，消除其他岩性干扰，提高准确率。取心井提取225组有效测井曲线参数数据，岩屑录井提取6 642组有效测井曲线参数数据，提取出颗粒云岩、微晶云岩、泥晶云岩、页岩和砂岩共5种岩性的自然电位幅度差（SSP），GR，AC，COND和RILD和RILM共计6条常规测井曲线数据，并结合深度数据，统计出不同岩性的测井曲线范围（表 1）。
|
下载CSV 表 1 东营凹陷八面河地区沙四段4砂组不同岩石类型测井曲线定量分析 Table 1 Quantitative analysis of logging curves for different rock types in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
利用上述定性-定量分析结果，提取蛛网图与交会图中具有显著区分效果的岩性坐标参数，融合主成分分析法，实现研究区岩性的高效识别。蛛网图可作为一种统计工具，对不同岩性的测井数据进行初步整合，便于观察和分析各岩性测井参数的范围与响应特性，有助于区分白云岩。定量分析结果显示，通过收集颗粒云岩、微晶云岩、泥晶云岩、页岩及砂岩的AC，GR，COND，RILD和RILM等测井曲线数据，利用蛛网图法分析测井参数的变化，可全面直观地揭示原始测井数据的特征。
通过分析测井相-岩相蛛网图，可直接确定每种岩性的敏感曲线，颗粒云岩测井曲线呈中低值特征（图 4a）；微晶云岩的COND分布显著区别于其他岩性，呈中高COND值特征（图 4b）；泥晶云岩与泥晶灰岩测井曲线分布特征相似，其他岩性均呈低值特征（图 4c，4d）；通过高GR的分布特征可有效区分页岩（图 4e）；砂岩的SSP分布是区别其他岩性的显著特征，呈现高SSP-高AC的组合特征（图 4f），与产能、岩心及微观薄片检验，该方法识别精度为63.5%，存在无法对所有区域的岩性进行识别的局限性。
|

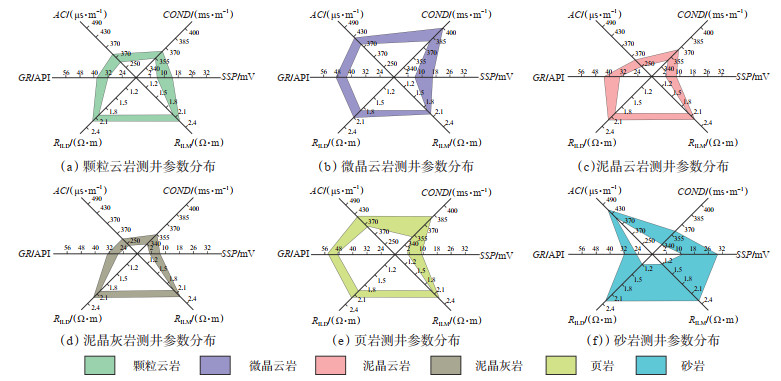

下载原图 图 4 东营凹陷八面河地区沙四段4砂组岩石测井响应蛛网图 Fig. 4 Spider web diagram of logging response of rocks in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
通过上述蛛网图分析，发现局部岩性未能有效区分，且存在重叠区域。因此，引入密度（DEN）、2.5 m底部梯度电阻率（R25）和中子（CNL）曲线，采用交会图法进行分析。通过对研究区岩心及测井曲线形态和变化幅度特征进行分析，确定岩石的敏感曲线为GR，AC，DEN，R25和CNL。选择不同岩性的敏感曲线进行两两组合交会分析，可实现对岩性的精确识别。选取资料完整的钻井，以厚度大于35 cm且岩性一致的样品作为研究对象，排除岩性变化的过渡界面，准确读取测井曲线的数值，为建立岩石测井识别的定量化模型奠定了基础。
通过蛛网图分析，页岩的GR曲线和砂岩的AC曲线明显区别于其他岩性。GR与AC曲线交会图显示，颗粒云岩及微晶云岩虽存在重叠区，但微晶云岩GR与AC数据整体大于颗粒云岩；泥晶云岩呈低GR、低AC特征；页岩呈高GR、高AC特征，砂岩呈现低GR、高AC特征。该特征有助于区分泥晶云岩、页岩和砂岩（图 5a）。DEN与GR曲线交会图对于识别砂岩与页岩具有优势，该地区页岩呈低DEN、高GR特征；砂岩呈现低DEN、低GR特征（图 5b）。R25曲线相较于常规的RILD曲线和RILM曲线可以更加有效地区分岩性，AC与R25曲线交会图显示，该方法易于区分页岩、砂岩、泥晶云岩和微晶云岩，而颗粒云岩存在重叠区（图 5c）。CNL与DEN曲线交会易于识别颗粒云岩，颗粒云岩呈中CNL、中DEN特征，分布较为集中；微晶云岩与泥晶云岩存在重叠区；页岩呈高CNL、低DEN特征，砂岩呈低CNL、低DEN特征（图 5d），该方法识别精度为61.2%，但无法区分所有岩性。
|

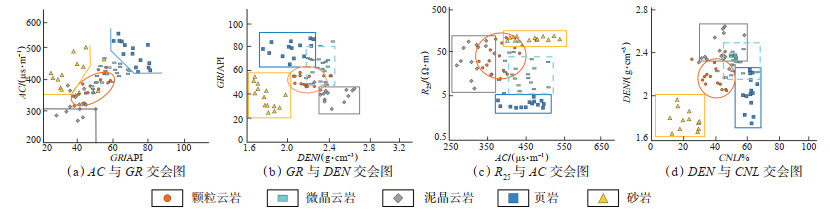

下载原图 图 5 东营凹陷八面河地区沙四段4砂组岩性识别交会图版 Fig. 5 Lithological identification intersection chart in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
通过分析蛛网图与交会图，发现CNL与DEN曲线交会图识别效果较好，但少部分颗粒云岩依然存在重叠区，存在一定的偶然性与误差。因此本文结合蛛网图与交会图综合分析的结果，利用主成分分析法对研究区岩性进行识别。
主成分分析法是一种数据降维法，其利用数据降维思想，将多条敏感测井曲线转化为几个主成分综合变量，可有效简化数据结构，去除冗余信息。主成分分析法体现的是岩性综合响应特征，通过数据转换提取出数据的变异方向，该方向与渗透性、致密性等因素相关，而非单一特性，也是其识别准确率高的主要因素。该方法较传统的测井曲线有诸多优势，如：①可压缩数据，便于解释；②识别数据组趋势，可解释岩性之间的差异；③提取主成分，可有效降低数据噪声，提高岩性识别准确率；④多种曲线融合实现多参数综合分析，利用主成分综合性对岩性识别，比单一参数的常规识别方法更准确；⑤将非线性关系转为线性关系，简化识别模型；⑥可有效剔除测井数据中的异常值；⑦将多条复杂测井曲线转化为较少的主成分，易于解释；⑧可有效减少解释过程中的不确定性，可应用于不同类型的岩性。
主成分分析法的核心在于识别对岩性具有显著区分能力的测井参数，并通过构建成分矩阵，对数学模型的特征值、方差及贡献率进行深入分析。该方法旨在将测井参数的多维信息，高效地转化为能够识别白云岩岩性的主成分F1和F2，这2个主成分反映了多条测井曲线的综合特性。这种方法摒弃了以往通过单一测井曲线进行岩性识别的传统思路，转而利用综合特性在交会图上区分颗粒云岩、微晶云岩、泥晶云岩、页岩和砂岩。
主成分分析法的具体流程为：依据蛛网图确定的测井曲线分布范围，进行数据统计和筛选，通过交会图分析，将有效的测井曲线按岩性进行分类；选取GR，R25、AC、DEN和CNL这5个原始变量，进行线性组合，并对测井参数进行标准化处理，进而计算相关系数矩阵。采用雅可比方法对相关系数矩阵进行特征值计算，得到特征值，并据此生成F1—F5的成分矩阵（表 2）。通过评估系数比例的相应值，确定各主成分对变量的贡献率，其中相关系数的绝对值越大，表明主成分对该变量的代表性越强（表 3）。
|
|
下载CSV 表 2 各主成分的成分矩阵 Table 2 Component matrix of each principal component |
|
|
下载CSV 表 3 特征值及主成分累计贡献率 Table 3 Eigenvalues and cumulative contribution rate of principal components |
由表 3可知，主成分F1与F2累计贡献率达90.75%，可代替样本总数据，数据损失最小。将F1与F2的特征值提取，并与输入测井曲线数据进行计算，建立岩性判别模型
| $ \begin{aligned} \mathrm{F} 1= & -0.567 \mathrm{Z} G R+0.523 \mathrm{Z} R_{25}+0.502 \mathrm{Z}AC- \\ & 0.234 \mathrm{Z} D E N+0.313 Z C N L \end{aligned} $ | (1) |
| $ \begin{aligned} \mathrm{F} 2= & -0.001 \mathrm{Z} G R+0.283 \mathrm{Z} R_{25}+0.377 \mathrm{Z}AC+ \\ & 0.656 \mathrm{Z} D E N-0.589 \mathrm{Z} C N L \end{aligned} $ | (2) |
式中：Z为标准化后矩阵
根据上述公式，主成分F1和F2综合体现了5种测井曲线的特征。将标准化后的原始数据应用于主成分的计算模型，可以确定每个样本的主成分权重。通过以上方式计算出主成分F1和F2的权重范围：页岩的F1权重为0.291~0.444，F2权重为1.038~1.367；颗粒云岩的F1权重为-0.101~ 0.043，F2权重为-0.069~0.866；泥晶灰岩的F1权重为-0.322~0.102，F2权重则显著不同，为-1.284~ -2.218；微晶云岩的F1权重为0.051~0.204，F2权重为-0.391~0.872；砂岩的F1权重为-0.302~ -0.722，F2权重为0.354~1.166。原有的5种岩性的GR，R25，AC，DEN和CNL测井曲线在数值上存在重叠，这使得直接从曲线上识别每种岩性的特征变得十分困难。通过主成分分析法进行处理后，数学模型计算出的主成分权重在岩性分界上表现出明显的区分度，且综合反映了多条测井曲线的识别结果，打破了传统曲线判断岩性的局限（图 6）。
|

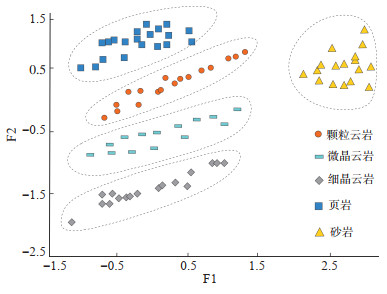

下载原图 图 6 东营凹陷八面河地区沙四段4砂组岩性敏感因子识别交会图 Fig. 6 Intersection chart for identification of lithological sensitivity factors in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
基于上述岩性识别方法，通过先定性后定量的研究思路，利用多种方法相融合，对研究区岩性进行精准划分。本文以M14-12-X27井为例进行岩性综合识别（图 7），将产能、岩心与薄片作为识别效果的判断依据（表 4）。取心段对应的测井参数为原始数据，利用蛛网图和交会图确定敏感测井参数GR，R25，AC，DEN和CNL。通过蛛网图界定敏感曲线参数范围，提取对应岩性数据，对测井参数按岩性进行分类，再将数据点投入交会图，对岩性进行预判别，再利用主成分分析法将多种敏感测井参数综合为主成分F1与F2，通过该融合方法对M14-12-X27井进行岩性综合识别。
|

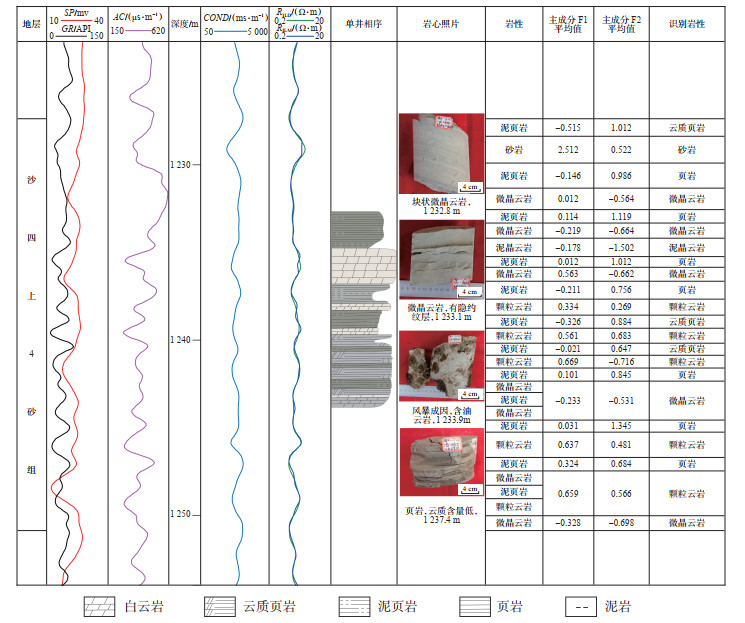

下载原图 图 7 东营凹陷八面河地区沙四段4砂组M14-12-X27井岩性识别结果 Fig. 7 Lithological identification results of Well M14-12-X27 in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
|
|
下载CSV 表 4 东营凹陷八面河地区沙四段4砂组M14-12-X27井岩心与岩性识别符合情况 Table 4 Compliance of core and lithological identification in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
将测井参数应用于敏感因子数学模型中，计算出主成分F1与F2的权重，将主成分F1与F2投影至岩性敏感因子交会图，实现岩性分类。在1 237.8~ 1 239.4 m层段，SP呈基线特征、GR值为38~57 API，AC值为352~412 μs/m，COND值为488~513 ms/m、RILD值为1.96~2.33 Ω·m，常规测井呈低SSP、低GR、低AC、低COND、高RILD等特征，主成分F1为0.562，主成分F2为0.681，根据表 1和敏感因子数学模型，综合判断该层段岩性为颗粒云岩。1 248.0 m附近SP出现负异常，而此处AC为250 μs/m，与砂岩定量分析范围不符，此处的F1为0.659，F2为0.566，符合颗粒云岩特征，综合判定为颗粒云岩，经微观薄片观察确认，该处颗粒云岩受风暴搅动强烈，陆源碎屑含量高，故呈现SP负异常现象。
利用以上识别方法，可以准确地识别东营凹陷八面河地区沙四上亚段4砂组白云岩岩性。以M121-X7井951.4~958.6 m井段为标准层，岩性识别结果为颗粒云岩夹薄层页岩，2023年8月投产，初期日产油10.0 t，截至2023年12月累产油721.9 t；以M22-5-X13井1 156.4~1 171.0 m井段为标准层，岩性识别结果主要为颗粒云岩与微晶云岩，夹薄层页岩，2023年6月投产，初期日产油9.0 t，截至2023年12月累计产油831.9 t，该井经取心辅助验证，识别结果准确；以M121-X8井918.8~939.9 m井段为标准层，岩性识别结果为泥晶云岩和页岩，含薄层微晶云岩，2023年8月投产，初期日产油1.7 t，截至2023年12月累产油23.5 t，经取心辅助验证，岩性划分准确。经22口井的产能数据和13口取心井的岩心数据双重验证，识别准确率高达85.4%，岩性的准确识别为沉积相的研究提供了有利条件，也为后续研究及油气藏开发提供了理论依据。
依据上述岩性识别方法，将东营凹陷八面河地区沙四段所有井的测井参数带入岩性判别模型，进行岩性识别，总结岩性展布特征。垂向上颗粒云岩在沙四段4砂组广泛发育（图 8），4砂组底部颗粒云岩发育稳定。M14-16-X27井附近处于构造低部位，水体较深，出现小规模泥晶灰岩，4砂组沉积时期处于湖侵域，随着水体逐渐加深和咸度降低，颗粒云岩逐渐过渡为微晶云岩和泥晶云岩。M4-8-X291井靠近东部物源区，受风暴砂岩影响，导致地层厚度增大，碳酸盐岩减少、砂岩与页岩增多。
|

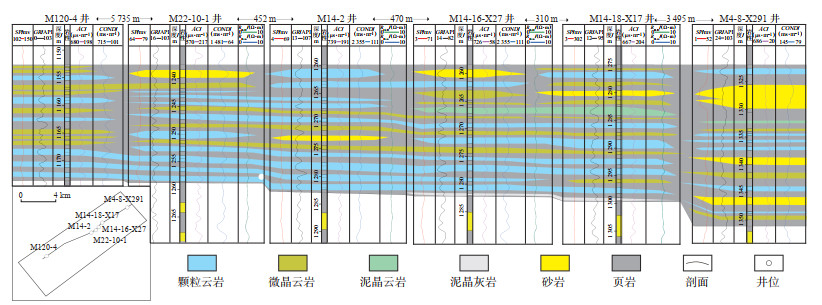

下载原图 图 8 东营凹陷八面河地区沙四段4砂组岩相剖面 Fig. 8 Distribution map of lithofacies profile of in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
平面上，颗粒云岩在西部以SW—NE走向呈条带状分布（图 9），中部范围逐渐增大，西南部、西北部与东南部均发育小规模微晶云岩，向西砂岩逐渐增多，根据岩性识别统计的岩性数据发现，西部页岩厚度最大。碳酸盐岩发育受控于多种因素影响[38]，其中古地貌、古气候、湖平面变化是主要因素。古气候影响碳酸盐岩沉积的过程，沙四段4砂组处于亚热带季风气候，具有干热的气候特征，为碳酸盐岩的大量沉积提供了温暖、浅水、清澈的理想环境。在古地貌高部位，由于水体较浅且光照充足，为颗粒云岩的大量沉积提供了有利条件。相反，在古地貌低部位，由于水体能量较弱，通常发育为泥晶云岩、泥晶灰岩和页岩。八面河地区处于东营凹陷南坡，地势相对较高。在4砂组沉积早期，由于水体较浅，逐渐发育颗粒云岩。随着湖平面的持续上升，岩性逐渐转变为微晶云岩。当水体达到一定深度时，不再沉积碳酸盐岩。在西部地区，由于地势较低且水体较深，通常发育深灰色页岩。
|

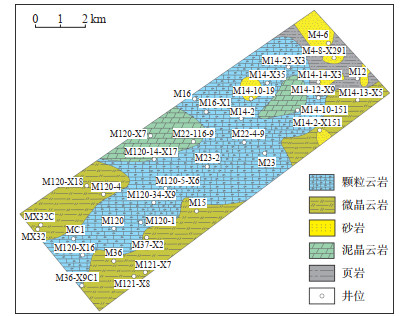

下载原图 图 9 东营凹陷八面河地区沙四段4砂组岩相平面分布 Fig. 9 Lithofacies distribution map of in the fourth sand formation of Sha 4 Formation in Bamianhe Area, Dongying Sag |
（1）东营凹陷八面河地区沙四上亚段4砂组岩心观察识别出颗粒云岩、微晶云岩、泥晶云岩、页岩和砂岩等岩性，通过对沙四上亚段4砂组测井响应特征分析，初步优选对岩石敏感的测井曲线，按照对测井曲线先定性后定量的原则，明确了各岩性对应的测井参数范围，并结合蛛网图分析了各岩性与测井曲线之间的关系。
（2）基于蛛网图定量分析，识别精度为63.5%，建立了GR-AC，DEN-GR，AC-R25和CNL-DEN交会图，其中CNL与DEN交会图识别效果较好，可较好的区分页岩、砂岩、泥晶云岩和微晶云岩，但颗粒云岩仍存在重叠区，具有一定误差。
（3）结合蛛网图与交会图分析结果，优选出5种对岩性敏感的测井曲线，应用主成分分析法建立岩性判别模型，并通过交会图检验，区分度较高。利用该方法有效区分了目标岩性，通过将识别结果与产能、岩心对比，岩性识别准确率大于85.4%。
